玻璃鋼防腐工程的基本處理(lǐ)規範及施工注意事項

玻璃鋼防腐工程的基本處理(lǐ)規範及施工注意事項

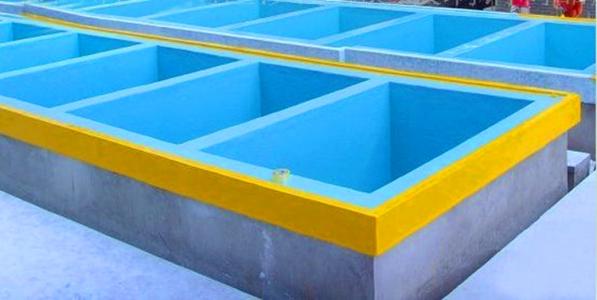

一、玻璃鋼防腐工程的基本處理(lǐ)規範

玻璃鋼防腐工程的施工方案是在化糞池表面塗環氧玻璃鋼，即三布五油。

必須按照設計(jì)要求記錄基底坡度。允許偏差應為(wèi)土壤坡長的0.2%，最大(dà)偏差不應大(dà)于30 mm。

基層必須幹燥，20 mm厚層的含水(shuǐ)量不得(de)超過6%。使用濕養護材料時(shí)，其含水(shuǐ)量不受上(shàng)述限制(zhì)，但(dàn)表面不得(de)有(yǒu)滲、浮、積水(shuǐ)。當設計(jì)對濕度有(yǒu)特殊要求時(shí)，應按設計(jì)要求施工。

承台等重要結構的混凝土澆築應采用在大(dà)水(shuǐ)域制(zhì)作(zuò)模闆。使用鋼模闆時(shí)，選用的脫模劑不得(de)污染基層。

底座表面必須清潔。

基層的維護表面不允許有(yǒu)白色沉澱。

玻璃鋼防腐工程基層表面應平整，用2m直尺檢查平整度，并應符合下列規定：

當腐蝕面層厚度小(xiǎo)于5mm時(shí)，允許間(jiān)隙不應大(dà)于2mm。

當防腐層厚度不小(xiǎo)于5mm時(shí)，允許間(jiān)隙不應大(dà)于4mm。

玻璃鋼防腐工程基層的表面處理(lǐ)方法應符合下列要求：

采用噴砂或抛丸時(shí)，應在基面形成均勻的粗糙面。

用手或電(diàn)動工具打磨時(shí)，表面不得(de)有(yǒu)水(shuǐ)泥渣和(hé)松動的附着物。

正式施工時(shí)，必須用清潔的軟刷、壓縮空(kōng)氣或工業吸塵器(qì)清潔基層表面。

用磨床磨削時(shí)，表面應清潔光滑。

事實上(shàng)，玻璃鋼防腐工程基層施工是非常重要的，也是一般情況下最容易被忽視(shì)的問題。因此，我們必須注意這些(xiē)問題。

玻璃鋼防腐工程做(zuò)法要注意哪些(xiē)方面

玻璃鋼防腐工程施工環境溫度以5—25℃為(wèi)宜，相對濕度不大(dà)于80%，玻璃鋼施工前嚴格檢查地面基礎是否平整，在地面不完全幹透的情況下不能進行(xíng)施工由于施工環竟在地下室所以必要時(shí)設有(yǒu)通(tōng)風及低(dī)壓照明(míng)設施。

河北骊龍防腐工程有限公司玻璃鋼防腐工程施工技(jì)術(shù)：

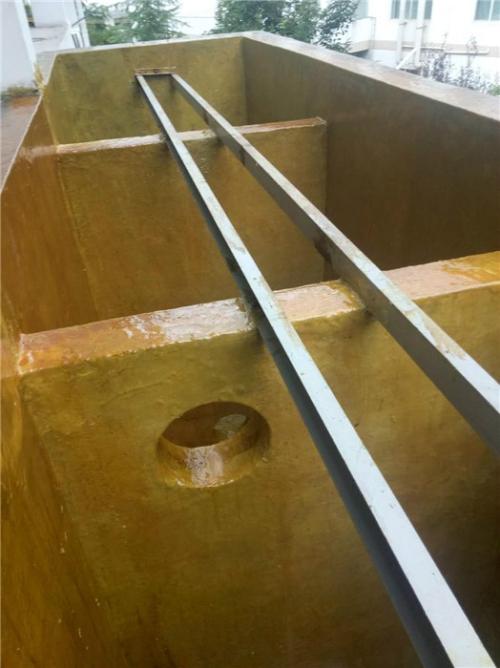

二、玻璃鋼防腐的工程做(zuò)法要注意哪些(xiē)方面

1、增強層制(zhì)作(zuò)

增強層制(zhì)作(zuò)對于鋪層較少(shǎo)的采用連續法施工，鋪層較多(duō)的采用間(jiān)斷法施工，也可(kě)采用錯位搭接法施工;按照預先設定工藝鋪層，配置膠液時(shí)膠液固化時(shí)間(jiān)控制(zhì)在0.5小(xiǎo)時(shí)，防止樹(shù)脂膠液流淌;依次鋪設裁剪好的增強材料，保證增強材料完全被膠液浸透，表面沒有(yǒu)幹紗、白斑等現象。

2、過渡粘接層制(zhì)作(zuò)

基材準備好後，在基材表面塗刷過渡粘接材料，用于玻璃鋼與基材粘接。通(tōng)常采用環氧樹(shù)脂作(zuò)為(wèi)過渡粘接層，底塗根據要求可(kě)以為(wèi)2~4次，底塗樹(shù)脂膠液要控制(zhì)好粘度，膠液用量控制(zhì)在200~250g/m2

對于混凝土或木質疏松材料，第一層底塗固化時(shí)間(jiān)适當延長，讓膠液盡可(kě)能滲入基材中，提高(gāo)粘接面強度;底塗要求固化24小(xiǎo)時(shí)以上(shàng)才能進行(xíng)下一步操作(zuò)，氣溫較低(dī)情況下固化時(shí)間(jiān)應相應延長;固化完成後，對基材表面的缺陷、焊縫、拐角用膩子找平，轉角位置要求圓滑過渡。

3、防滲層及外表層制(zhì)作(zuò)

待結構層固化至有(yǒu)一定強度後，再在表面制(zhì)作(zuò)防滲漏層(根據要求，也可(kě)不制(zhì)作(zuò))，主要為(wèi)短(duǎn)切氈層;滿足鋪層設計(jì)要求後，待防滲層固化至有(yǒu)一定強度後，再在防滲層表面塗刷樹(shù)脂膠液表面層，塗刷2~3次，每次膠液塗刷量控制(zhì)在300~400g/m2;25℃以上(shàng)固化24小(xiǎo)時(shí)後可(kě)以交付使用

環境溫度較低(dī)時(shí)應延長固化時(shí)間(jiān);固化時(shí)間(jiān)延長可(kě)以提高(gāo)玻璃鋼材料的力學性能和(hé)耐腐蝕性能。

4、基材表面處理(lǐ)

結合基材的類型選擇不同的處理(lǐ)工藝，對于金屬基材應除油、脫脂、除鏽、除塵、鈍化或磷化處理(lǐ)，除去表面的突起、毛刺等，修補表面缺陷，保證表面平整，同時(shí)保證一定的粗糙度。

對于混凝土基材應用砂漿抹面收平，表面應無蜂窩麻面、起灰、起砂等現象，達到養護強度後，應進行(xíng)水(shuǐ)壓防滲防漏試驗，試驗合格後，除去表面的粉塵，修補表面的缺陷，水(shuǐ)泥應采用500#矽酸鹽水(shuǐ)泥，對于堿性較高(gāo)的新混凝土，應用15~20%的硫酸鋅或氯化鋅塗刷2~4次，每隔12~24小(xiǎo)時(shí)塗刷一次，最後用清水(shuǐ)清洗殘留物，半年以上(shàng)不必脫堿處理(lǐ)

對于舊(jiù)混凝土應清除腐蝕疏松混凝土，反複用清水(shuǐ)沖洗未疏松或尚牢固混凝土，自然幹燥12~24小(xiǎo)時(shí)，用新混凝土修補損壞部位，保證表面應無蜂窩麻面、起灰、起砂等現象，達到養護強度後，用砂紙或鏟刀除去管體(tǐ)表面浮砂、垃圾、塵土，打磨使混凝土表面保持一定的粗糙度，可(kě)供制(zhì)作(zuò)玻璃鋼防腐

如果混凝土表面含水(shuǐ)量大(dà)于6%時(shí)，應在50~60℃下烘幹三天，保證混凝土表面含水(shuǐ)量小(xiǎo)于6%。

5、原材料準備

根據儲存介質種類、介質溫度選擇合适的原材料，結合需要玻璃鋼防腐的構築物的尺寸裁剪所需要的增強材料，準備所需的各種施工設備及器(qì)具、防護設備通(tōng)風設施等。

以上(shàng)是河北骊龍防腐工程有限公司專業技(jì)術(shù)人(rén)員為(wèi)您詳解的玻璃鋼防腐工程的基本處理(lǐ)規範及施工注意事項，希望對您有(yǒu)所幫助，如果您有(yǒu)這方面的需求請(qǐng)聯系我們或來(lái)直接廠參觀訂購，總經理(lǐ)及全體(tǐ)員工熱忱歡迎您的到來(lái)！
