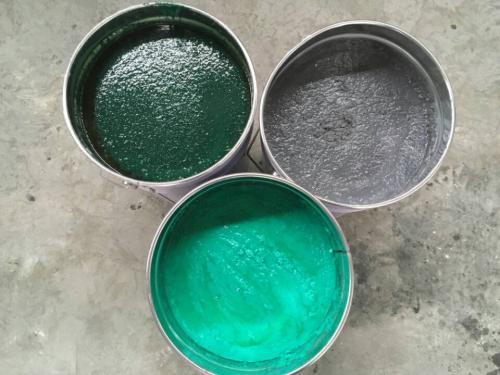

玻璃鋼鱗片防腐原材料為(wèi)鱗片泥膠

玻璃鋼鱗片防腐原材料為(wèi)鱗片泥膠

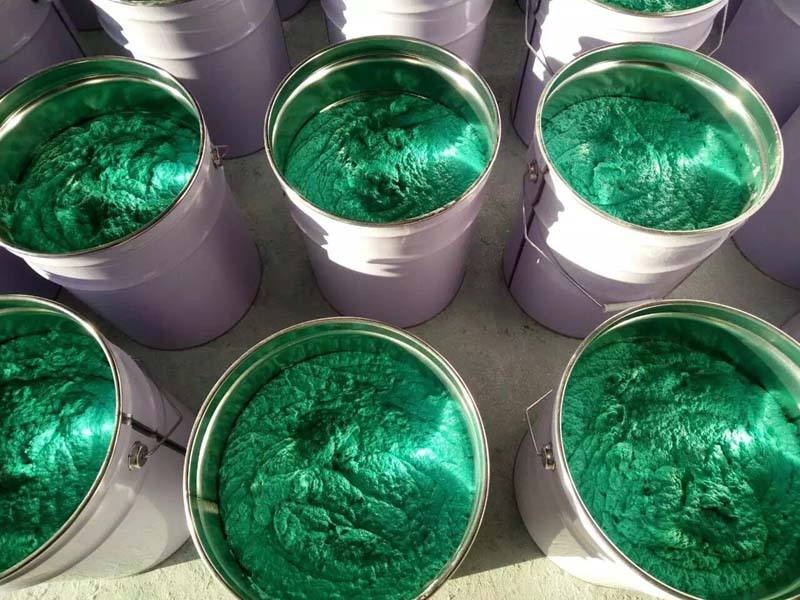

玻璃鋼鱗片防腐是經過塗抹的方式或者用高(gāo)壓槍沒氣的等專業工具進行(xíng)處理(lǐ)，在設備或者其他需要防護物體(tǐ)的表面進行(xíng)處理(lǐ)，但(dàn)必須是保持物體(tǐ)的清潔、無污染、雜物等明(míng)顯地方經過打磨後開(kāi)始進行(xíng)塗刷，經過固化後，便得(de)到最終效果。

一、産品特性：

(1)對化學介質、氣體(tǐ)、蒸氣的滲透性遠比玻璃鋼襯裏小(xiǎo)，難以引起水(shuǐ)蒸氣擴散現象，這是由于層層重疊排列的玻璃鱗片，使介質滲透距離長的緣故。

(2)固化時(shí)收縮低(dī)，由于分散，粘接面殘餘應力小(xiǎo)。

(3)熱膨脹系數(shù)小(xiǎo)，粘接熱應力相應也小(xiǎo)，耐熱溫度高(gāo)，耐熱沖擊性能好。

(4)力學強度雖不如玻璃鋼襯裏，但(dàn)耐磨性、耐刮擦性能出色，對機械損傷也隻限于局部。

(5)玻璃鱗片塗料施工工藝性能也很(hěn)好。

玻璃鱗片塗料若僅是玻璃鱗片和(hé)樹(shù)脂的物理(lǐ)混合，是不能充分發揮其性能的，這裏還(hái)涉及玻璃鱗片的截面問題，中國環氧樹(shù)脂行(xíng)業協會(huì)專家(jiā)表示，玻璃鱗片混合量及混合方法、樹(shù)脂的選擇、基體(tǐ)的前處理(lǐ)、底漆的選擇、施工方法等一系列的參數(shù)，是決定玻璃鱗片塗料的技(jì)術(shù)關鍵。

二、鱗片膠泥的防腐機理(lǐ)：

鱗片膠泥含有(yǒu) 10%-40% 片徑不等的玻璃鱗片，膠泥在施工完畢後，扁平型的玻璃鱗片在樹(shù)脂連續相中呈平行(xíng)重疊排列，從而形成緻密的防滲層結構。腐蝕介質在固化後的膠泥中的滲透必須經過無數(shù)條曲折的途徑，因此在一定厚度的耐腐蝕層中，腐蝕滲透的距離大(dà)大(dà)的延長，相當于有(yǒu)效地增加了防腐蝕層的厚度。因此，鱗片膠泥具有(yǒu)抗滲性好、施工難度小(xiǎo)、易修補造價較低(dī)等特點。

三、鱗片膠泥的特點：

1、耐腐蝕性能好、 較低(dī)的滲透率。

2、鱗片膠泥具有(yǒu)較強的粘結強度，不僅指樹(shù)脂基體(tǐ)與其中的玻璃鱗片之間(jiān)的粘結強度較高(gāo)，而且鱗片膠泥與混凝土或碳鋼基材之間(jiān)的粘結強度高(gāo)，與鋼闆的粘結強度≥2.0Mpa，與混凝土的粘結強度≥2.5Mpa 。因此鱗片膠泥塗層不易産生(shēng)龜裂、分層或剝離，附着力和(hé)沖擊強度較好，從而保證較好的耐蝕性。

3、耐溫差(熱沖擊)性能較好。塗層中由于含有(yǒu)許多(duō)玻璃鱗片，因此消除了塗層與鋼鐵(tiě)之間(jiān)的線膨脹系數(shù)的差别，鱗片膠泥塗層的線膨脹為(wèi)11.5×10-6 /℃,鋼鐵(tiě)的線膨脹系數(shù)為(wèi)12×10-6 /℃，兩者之間(jiān)比較相近，使之适合于溫度交變的重腐蝕環境，如電(diàn)力系統中的FGD。

4、耐磨性好。鱗片膠泥在固化後的硬度較高(gāo)，比普通(tōng)醇酸漆高(gāo)2-3倍，耐磨性較好，如鱗片膠泥的耐磨性為(wèi)130mg (CS-17W-500 g情況下)，而受外機械損傷時(shí)，鱗片膠泥的破壞是局部的，其擴散趨勢小(xiǎo)，易于修複。

5、具有(yǒu)适中的造價。目前國內(nèi)外的FGD裝置中的選材主要有(yǒu)不鏽鋼、整體(tǐ)鎳基合金、整體(tǐ)玻璃鋼等方法。 相對于這些(xiē)材料鱗片膠泥具有(yǒu)不可(kě)替代的優勢。

6、工藝性較好。由于鱗片膠泥的固體(tǐ)成份較高(gāo)，可(kě)以一次性成較厚的塗層，并具有(yǒu)當場(chǎng)配制(zhì)和(hé)室溫下固化的特點。在鱗片膠泥塗層使用幾年後，若出現遭損壞的情況，隻需在該處作(zuò)簡單的處理(lǐ)即可(kě)進行(xíng)修複，并可(kě)繼續使用而不影(yǐng)響使用性能，具有(yǒu)修補性好的特點。
